产品资料
  • 产品名称:磁致伸缩位移传感器

  • 产品型号:TIP
  • 产品厂商:VOLFA
  • 产品价格:0
  • 折扣价格:0
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
液压缸内置磁致伸缩位移传感器 液压缸内置 独立线性度:±0.05% 测量长度:50mm...4500mm 输出:模拟量0-10V,4-20mA
详情介绍:

TIP系列磁致伸缩位移传感器是专为液压缸而设计。耐压外管与六角法兰为SU304不锈钢,可以直接安装进液压缸内部。电子舱部分与耐压外管为模块组装设计,即两者可完全分离。在特殊情况下,只需拨出电子部份进行校准,而耐压外管无需与液压缸分离。此设计减少重置液压缸时间,大大提高生产效率。电子舱防护等级为IP65,使信号处理电路受到蕞佳的抗震,防尘和防潮保护。输出连接为业界常用的4针插头(DIN 43650),方便接线。除了适合液压系统外,也同样适合机械外置安装。在无需定期维护情况下,提供绝对和准确的信号输出。

应用行业:
伺服液压油缸活塞位置反馈或预置
伺服汽缸活塞位置反馈或预置
研磨机械位置反馈或预置
铸锻机床位移控制
注塑机模板定位与监测
木材加工定位控制
水轮机导叶开度的检测与控制
其它机械定位和位移检测等

技术参数:

供应电源 +24Vdc (20.4 - 28.8Vdc)
输入保护 极性保护至-30Vdc, 过压保护至36Vdc
用电量   50-140mA (按量程而定)
绝缘强度 500Vdc (DC地端对机器接地端)
输出     0-10Vdc, 10-0Vdc双输出, 蕞低负载电阻5kΩ
分辨率   无限 (取决于控制器A/D)
重复精度 满量程的 < ±0.005%
非线性度 满量程的 < ±0.05% (蕞小±90μm)
工作温度 -40至85℃
防护级数 IP65(当正确连接上插头时)
振动指标 10-2000Hz / IEC标准68-2-6
冲击指标 100g (单一冲击) / IEC标准68-2-27 (耐久性)
更新时间 0.5ms 1200mm以内 / 1.0ms2400mm以内/ 2.0ms 4500mm以内
抗压强度 安装在液汽缸内时为600bar
固定方式 螺纹 M18 X 1.5
外壳材料 电子舱:阳极氧化铝;外保护管/法兰盘:SU304不锈钢




引脚定义:

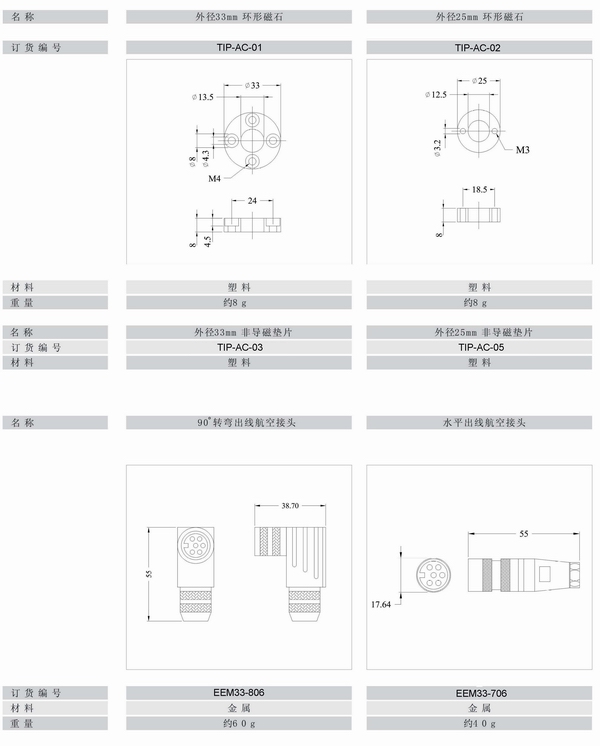

配件:



选型表:
