产品资料
  • 产品名称:称重/荷重传感器

  • 产品型号:TPS2(轮辅式)
  • 产品厂商:JJX
  • 产品价格:0
  • 折扣价格:0
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
称重/荷重传感器 ●结构简单、坚固 ●抗侧向力和偏载能力强 ●精度高、长期稳定性好 ●可选量程:0.3~100t
详情介绍:
称重/荷重传感器TPS2(轮辐式)
●结构简单、坚固
●抗侧向力和偏载能力强
●精度高、长期稳定性好
●可选量程:0.3~100t
产品描述
材质          合金钢或不锈钢
额定载荷(t) 0.3/0. 5/1/2 /3/5/10/20/30/50/100
性能指标
精度          0.03~0.05%F.S
灵敏度        2.0mV/V
推荐激励电压  5~12V DC
蕞大激励电压  15V DC
电缆          1.5m
蠕变(30分钟)  ±0.03~±0.05%F.S
零点平衡      ±1%F.S
输入阻抗      385±15Ω
输出阻抗      350±3Ω
绝缘电阻      ≥5000MΩ
使用环境参数
安全过载      150%F.S
极限过载      200%F.S
工作温度      -20~+ 65℃
零点温度影响  ±0.03~±0.05%F.S/10oC
输出温度影响  ±0.03~±0.05%F.S/10oC
外壳防护等级  IP67

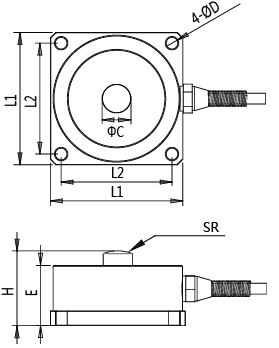

尺寸图:

额定载荷(t)


对应尺寸(单位:mm,一般误差:±1mm)



L1


L2


φC


φD


H


E



0.3-1



74


62


16


6.5


41


33



2-7



90


73


20


8.5


54


44


10-25



116


96


30


10.5


82


70


30-50



132


108


38


12.5


97


85
